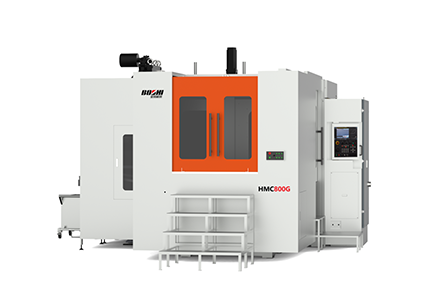

HMC800G卧式加工中心接纳正T型结构，， ，，，整体式底座，， ，，，大跨距双层壁立柱，， ，，，三轴接纳重载滚柱导轨，， ，，，整机结构刚性高。。。；；；；；；步幽汕恐评淙此扛苤岢，， ，，，强制冷却皮带主轴，， ，，，有力包管了机床的精度稳固性。。。；；；；；；材苡糜谙涮濉⑴汤唷蹇恰⒒攘慵的批量多面机械加工，， ，，，也适用于种种模具的精加工。。。。
产品特点：
1）床身及主体结构：整机接纳正T型结构，， ，，，高强度整体式铸铁底座，， ，，，大跨距立柱，， ，，，吸震性好，， ，，，精度坚持性优良，， ，，，接纳高刚性设计，， ，，，主要结构经应力应变及有限元剖析。。。。

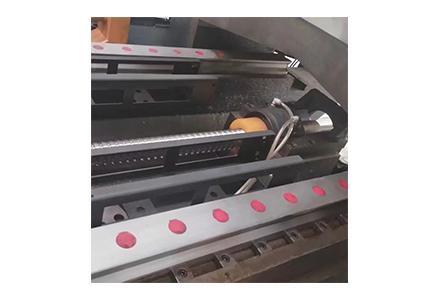

2）进给机构：三轴接纳高刚性滚柱重负荷细密级直线导轨，， ，，，动态响应性能好，， ，，，精度坚持性高。。。。包管加工运动的高速、高精度、高刚性和高稳固性。。。。

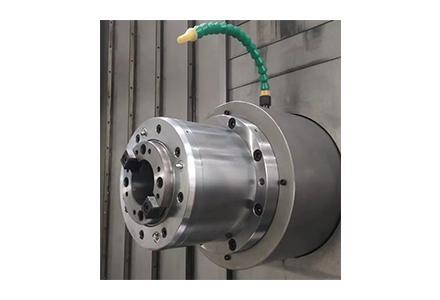

3）主轴系统：主轴接纳皮带+双速减速机式传动，， ，，，加工振动小，， ，，，噪音低，， ，，，加工质量好。。。。主轴箱自重平衡系统，， ，，，高速稳固性好。。。。

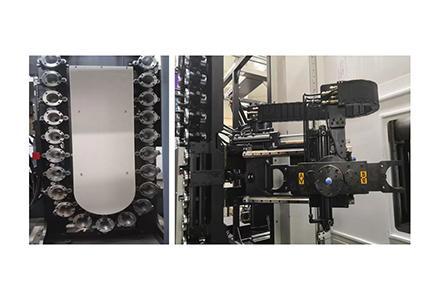

4）刀 库：链式刀库，， ，，，承载能力大，， ，，，稳固性高。。。。
5） 排屑系统：内置双螺旋后排式排屑器，， ，，，排屑能力大，， ，，，结构紧凑。。。。
6） 冷却系统：冷却水箱接纳疏散式，， ，，，移动、清洁利便。。。。
7）润滑系统：导轨、滚珠丝杠副接纳集中自动稀油润滑，， ，，，各个节点配有定量式分油器，， ，，，准时定量向各润滑部位注油，， ，，，包管各滑动面匀称润滑，， ，，，有用的减小摩擦阻力，， ，，，提高了运动精度，， ，，，包管了滚珠丝杠副和导轨的使用寿命。。。。
8）系统设置：高等数控系统，， ，，，集中式机床操作面板，， ，，，使操作越发利便、快捷。。。。
9） 防 护：机床接纳切合清静标准的防护，， ，，，既防止冷却液飞溅、又包管操作清静、外观宜人。。。。
适用行业：
适用于汽车、模具、通讯、医疗器材等行业。。。。
|
移 动 |
项目 |
HMC800G |
|
X轴（mm） |
1350 |
|
|
Y轴（mm） |
1100 |
|
|
Z轴（mm） |
1100 |
|
|
主轴端到事情台中心的距离（mm） |
210-1310 |
|
|
主轴中心到托盘顶部的距离（mm） |
85-1185 |
|
|
工 作 台
|
事情台尺寸（mm） |
800×800 |
|
事情台分度（Deg） |
360×0.001° |
|
|
事情台承载能力（kg） |
2000 |
|
|
最大工件尺寸回转直径（mm） |
Ф1300，， ，，，H1300 |
|
|
主 轴 |
主轴转速（r/min） |
8000 |
|
主轴功率（kW） |
22/26（FANUC） |
|
|
主轴扭矩（Nm） |
560/664（FANUC） |
|
|
锥孔 |
BT50 |
|
|
主轴冷却 |
强制冷却 |
|
|
主轴冷却出水形式 |
端面环喷，， ，，，配中心出水 |
|
|
进 给 |
导轨 |
滚柱线性导轨 |
|
进给电机X/Y/Z（kW） |
7/7/7（FANUC） |
|
|
快速进给速率X/Y/Z（m/min） |
32/32/32 |
|
|
切削进给速率X/Y/Z（mm/min） |
12000 |
|
|
丝杠直径X/Y/Z（mm） |
50/50/50 |
|
|
刀 具 装 置 |
刀具容纳数（把） |
40 |
|
刀具选择方式 |
双向 |
|
|
刀具最大重量（kg） |
25（质心距刀柄端面需小于100mm） |
|
|
刀柄型式 |
BT50 |
|
|
最大刀具直径（满刀/邻空）（mm） |
120/240 |
|
|
最大刀具长度（mm） |
8 |
|
|
精 度 |
事情台分度定位精度（arcsec） |
14 |
|
事情台重复分度定位精度（arcsec） |
8 |
|
|
其 它 |
数控系统 |
FANUC 0i-MF plus(3A) |
|
气源（MPa） |
0.6-0.8 |
|
|
切削液槽容量（L） |
600 |
|
|
电源（kW） |
80 |
|
|
机床形状尺寸（mm）（不含脚踏板、排屑器、接屑车、液压站等） |
5600×5200×3900 |
|
|
机床重量（kg） |
23000 |
|
|
精度 |
X/Y/Z定位精度（mm） |
0.01 |
|
X/Y/Z重复定位精度（mm） |
0.006 |
|
|
B轴定位精度 |
10″ |
|
|
B轴重复定位精度 |
6″ |
