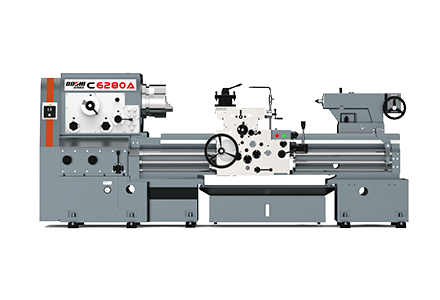

C6280A
产品介绍:

C6280A系列卧式车床能适用于种种车削事情,,如车削内外圆柱面、圆锥面、以及其它回转面、端面,,还可加工种种常用螺纹——如公制、英制、模数、径节螺纹,,以及钻、铰、攻丝、拉削线槽等事情。。。。。

产品特点:

1)床身及床腿接纳高强度铸铁铸造,,多次时效处理,,有用抑制了加工历程中切削力导致的变形和应力;;;;;床身导轨中频淬火后举行细密磨削,,强度坚持极佳,,确;;;;;渤な奔涫褂玫奈裙绦;;;;;可拆卸式马鞍床身,,加大床身回转直径,,提升机床的加工能力;;;;;

2)床头箱在卧式加工中心上精加工,,箱内轴承接纳海内着名品牌,,主轴及齿轮经由高频淬火、细密磨削,,外貌抛丸处理等特殊手段,,以此使得整机性能更大化的提升。。。。。

3)走刀箱奇异的变速机构,,能准确的将床头箱部分的速率改变传送到丝杠上;;;;;面板上公英制螺纹的选择、手艺参数参照表,,种种宜人性设计包管操作职员迅速、清静、快捷的事情生产。。。。。

4)溜板箱接纳科学的剖析盘算、合理的齿轮传动配合、将丝杠的转动准确转达到床鞍横、纵进给上来,,确;;;;;布庸すπУ氖迪。。。。。

5)床鞍平-V导轨接纳贴塑手艺,,动、静态摩擦力。。。。。,人工刮研在包管接触的同时,,也增强了导轨润滑和润滑油的贮存、精度坚持性显著提高。。。。。

6)刀架:刀架设计精巧、夹持刀具便捷、巨细刀架配合使用更能完成一些特殊零件的加工,,可用上刀架单独无邪车削短的锥度。。。。。

适用行业:

顺应轻工、机械、汽车、摩托车等多个行业。。。。。



手艺规格:

项目

名  称

单位

C6280A系列

加工规模

床身上最大回转直径

mm

φ830

床鞍上最大回转直径

mm

φ540

马鞍内最大回转直径

mm

φ970

两顶尖之间最大距离

mm

1500

最大工件车削长度

mm

1400

马鞍有用宽度

mm

300

床身导轨宽度

mm

560

主轴

主轴通孔直径

mm

φ105

主轴孔锥度



1:20(公制锥度)

主轴头型式



A2-11

主轴转速

r/min

14级  12.5-1120

进给和螺纹

上刀架最大行程

mm

200

下刀架最大行程

mm

515

刀具截面

mm

32×32

横向进给规模

mm/r

64种  0.031-7.0

纵向进给规模

mm/r

64种  0.062-14.0

公制螺纹规模

mm

38种  0.5-56

英制螺纹规模

t.p.i

43种  56-0.5

模数螺纹规模

πmm

21种0.25-7

径节螺纹规模

DP

27种  56-4

尾座

尾座套筒直径

mm

φ100

尾座套筒最大行程

mm

250

尾座套筒孔锥度(莫氏)



莫氏No.5

电机

主电机功率

kW

11

冷却泵电机功率

kW

0.18

其它

机床长度

mm

3500

机床宽度

mm

1370

机床高度

mm

1470

总重量

kg

4500
